Редукторы 1ЦУ 100 , 1ЦУ 160, 1ЦУ 200, 1ЦУ 250

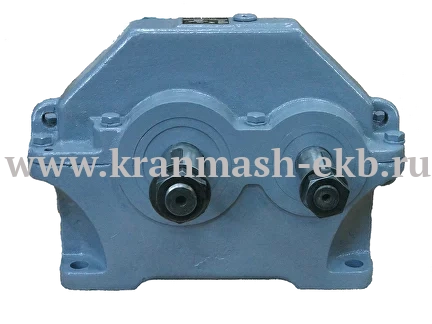

Редуктор 1ЦУ 100 механическое приспособление, передающее энергию вращения от одного к другому валу. Применяется в машиностроении. Область применения Устройство используется в оборудовании: Упаковочном Пищевом Деревообрабатывающем Сельскохозяйственном и др. Маркировка 1. 1ЦУ типоразмер редуктора (с тихоходным цилиндрическим или коническим валом). Одноступенчатый горизонтальный редуктор (оси обоих валов параллельны). У узкий корпус. 2. Ц цилиндрический (цилиндрическое зацепление шестерен). 3. 100 межосевое расстояние. Одноступенчатый редуктор 1ЦУ 100 - устройство конструктивно простое и надежное в работе. Основные технические характеристики

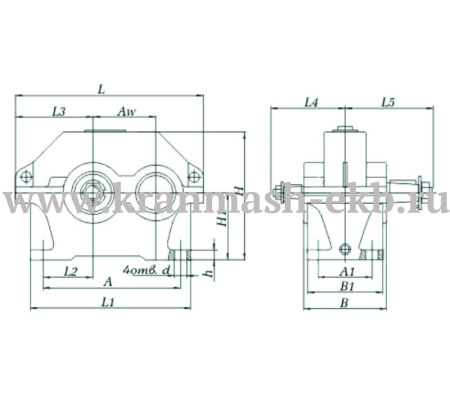

Габаритные и присоединительные размеры |
|
Типоразмер редуктора |
Aw |
A |
A1 |
B |
B1 |
H |
H1 |
h |
L |
L1 |
L2 |
L3 |
L4 |
L5 |
d |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Редуктор 1ЦУ-100 |
100 |
224 |
95 |
140 |
132 |
224 |
112 |
22 |
315 |
256 |
85 |
132 |
136 |
155 |
15 |
|
Редуктор 1ЦУ-160 |
160 |
355 |
125 |
185 |
175 |
335 |
170 |
28 |
475 |
405 |
136 |
195 |
218 |
218 |
24 |
|
Редуктор 1ЦУ-200 |
200 |
437 |
165 |
212 |
200 |
425 |
212 |
36 |
670 |
580 |
165 |
236 |
230 |
265 |
24 |
|
Редуктор 1ЦУ-250 |
250 |
545 |
185 |
265 |
250 |
530 |
265 |
40 |
710 |
615 |
212 |
290 |
280 |
315 |
28 |
Присоедительные размеры выходных валов
|
Типоразмер редуктора |
быстроходный вал |
тихоходный вал |
||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
d |
d1 |
l |
l1 |
b |
t |
d |
d1 |
l |
l1 |
b |
t |
|
|
Редуктор 1ЦУ-100 |
25 |
М16х1,5 |
60 |
42 |
5 |
13,45 |
35 |
М20х1,5 |
80 |
58 |
6 |
18,55 |
|
Редуктор 1ЦУ-160 |
45 |
М30х2,0 |
110 |
82 |
12 |
23,45 |
55 |
М36х3,0 |
110 |
82 |
14 |
28,95 |
|
Редуктор 1ЦУ-200 |
55 |
М36х3,0 |
110 |
82 |
14 |
28,95 |
70 |
М48х3,0 |
140 |
105 |
18 |
36,38 |
|
Редуктор 1ЦУ-250 |
70 |
М48х3,0 |
140 |
105 |
18 |
36,38 |
90 |
М64х4,0 |
170 |
130 |
22 |
46,75 |
Присоединительные размеры цилиндрических валов
|
Типоразмер редуктора |
входной |
выходной |
||||||
|---|---|---|---|---|---|---|---|---|
| d4 | l4 | b2 | t2 | d5 | l5 | b3 | t3 | |
| Редуктор 1ЦУ-100 | 22 | 42 | 6 | 24,5 | 30 | 58 | 6 | 32 |
| Редуктор 1ЦУ-160 | 40 | 82 | 12 | 43 | 50 | 82 | 14 | 53,5 |
| Редуктор 1ЦУ-200 | 50 | 82 | 14 | 53,5 | 65 | 105 | 18 | 71 |
| Редуктор 1ЦУ-250 | 65 | 105 | 18 | 71 | 85 | 130 | 22 | 90 |
